확대마디 철근을 활용한 콘크리트 부재의 비접촉식 연결 방법

▲ 김건수 KICT 구조연구본부 수석연구원

들어가며

우리나라는 급격한 고령화 사회를 맞이하고 있다. 이로 인해 산업활동 인구가 급격하게 감소하고 있으며, 건설산업 역시 이러한 영향을 크게 받고 있다. 건설노동자 대부분은 외국인 으로 대체되고 있으며 숙련공의 숫자는 점점 줄어들고 고령 화되고 있다. 이러한 사회적 문제는 국내 건설산업의 경쟁 력을 크게 저하시키는 원인이 되며, 결국 그 피해는 국민에 게 돌아가게 되어 있다. 이를 해결하기 위한 방법으로 탈현 장(Off-Site Construction) 공법이 떠오르고 있다. 탈현장 공법 은 사전 제작된 부재들을 현장으로 운송하고, 현장에서는 최 소한의 조립만으로 시공을 마무리 짓는 공법을 말한다. 현장 작업을 최소화한다는 점에서 보면 현재 우리나라 건설 현장의 문제점을 해결할 수 있는 좋은 방법이다.

교량, 터널, 옹벽과 같은 기반 시설의 탈현장 공법으로는 프 리캐스트 공법이 가장 대표적이며, 한국건설기술연구원에서 는 대형 구조물에 프리캐스트 공법을 적용하기 위한 많은 노 력을 해오고 있다. 프리캐스트 콘크리트 공법은 여러 조각 으로 나누어 제작된 철근 콘크리트 부재들을 건설 현장으로 운반한 후에, 마치 블록을 조립하듯이 연결하여 하나의 구조 물로 만들어내는 공법이다. 별도의 제작장에서 부재들을 제 작하므로 품질 확보가 용이하고 시간과 비용을 절약할 수 있 는 장점이 있다. 하지만 일반적인 현장타설 공법과는 다르게 각각의 프리캐스트 부재들을 연결시키는 새로운 작업이 요 구된다. 프리캐스트 콘크리트 구조물에서 가장 취약한 부분 이 바로 부재 사이의 연결부이다. 연결부 작업이 불량한 경 우에는 균열 등으로 인한 누수와 같이 사용성에 영향을 미치 는 문제뿐만 아니라, 심할 경우 구조물의 안전성과 안정성에 도 큰 영향을 미칠 수 있다.

프리캐스트 구조물에서 연결부가 미치는 영향을 최소화하 기 위해서는 ①현장에서 작업이 단순해야 하고, ②구조적으 로 충분한 안전성을 확보해야 하며, ③범용적인 설계가 가능 하여 우수한 확장성과 적용성을 가져야 한다. 또한 장기적인 관점에서 이러한 특징들은 현장 시공의 100% 자동화를 가능 하게 하는 중요한 요소들이다. 이 글에서는 프리캐스트 구조 물 연결부의 시공을 개선한 비접촉식 커플러 기술을 소개하 고자 한다.

비접촉식 커플러(Contactless Coupler)란?

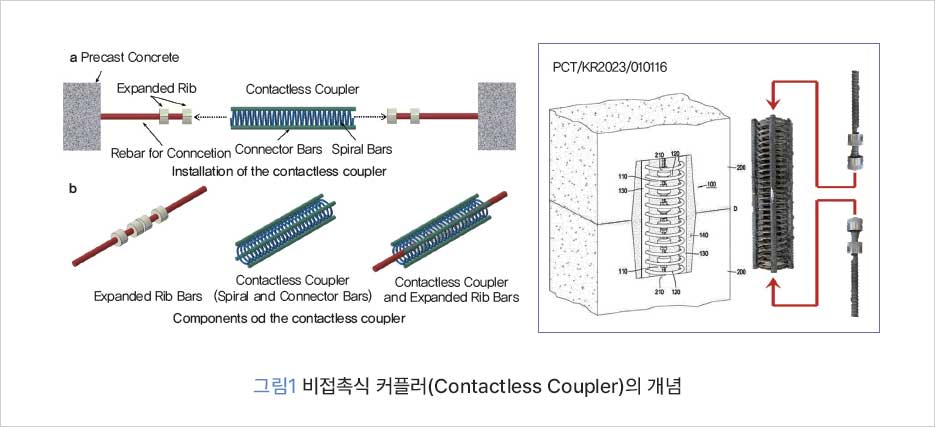

비접촉식 커플러는 철근과 콘크리트 사이의 부착력에 의 해 힘을 전달하는 매커니즘을 가지고 있다. 주철근의 부착 력에만 의존하는 기존 이음방식인 겹이음 공법과 달리, 비 접촉식 커플러는 주철근의 부착력을 극대화하기 위한 수단 으로 확대마디(Expanded Rib)와 콘크리트 구속효과를 활 용하기 위한 띠철근(Spiral Bar)이 활용된다. 비접촉식 커플 러의 인장저항 매커니즘은 ①프리캐스트 연결부 인장력 발 생, ②인장력으로 인한 주철근(확대마디 철근)의 부착응력 발생, ③부착응력 전달(확대마디 철근→띠철근), ④띠철근 에 결합된 연결 철근의 인장저항 순서로 진행된다. 비접촉 식 커플러 시스템에서 최종적으로 응력을 전달받는 연결 철근들의 총 단면적은 주철근 단면적보다 넓어야 하며, 응 력 전달을 위한 확대마디 및 띠철근 역시 중요한 설계 요 소이다.

비접촉식 커플러 기술 현황 및 방향

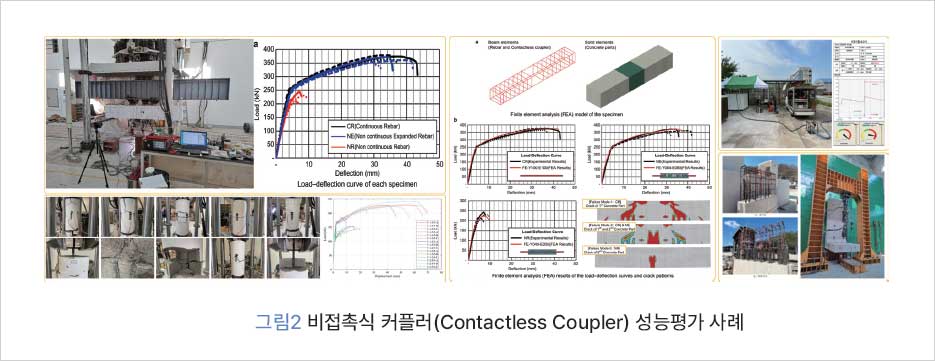

이 글에서 소개하는 비접촉식 커플러 기술은 주철근에 커 플러를 직접 끼워 넣는 번거로움을 개선한 기술로, 확대마 디 및 띠철근에 의해 개선된 철근의 부착력만으로 프리캐 스트 콘크리트 부재에 힘을 전달하는 방식이다. 지난 3년간 비접촉식 커플러의 성능을 검증하기 위한 다양한 실험이 수 행되었다. 휨하중 및 인발하중을 받는 프리캐스트 연결부에 대한 실험을 통하여 구조성능을 확인하였다. 또한 8 m 높 이의 옹벽 실험체를 대상으로 하는 실물실험 및 밀폐된 박 스 구조물에 수압을 가하는 수밀성 테스트도 수행하여 현장 적용성을 확인하였다. 비접촉식 커플러의 핵심기술은 국내 특허 등록 및 출원한 상태이며, 해외 진출을 위한 PCT 출 원을 완료한 상태이다. 앞으로도 지속적인 연구개발을 통해 비접촉식 커플러의 ‘최적 설계 기술개발’, ‘연결부 시공 자동 화 기술개발’, ‘비접촉식 커플러의 경량화 및 모듈화 기술개 발’ 등을 수행할 예정이다

―――――――――――――――――
참고자료
• Kim, K. S., Park, K. T., & Park, C. (2022). Structural behavior of expanded rib steel bars used in reinforced concrete beams. Results in Engineering, 14, 100455.
• Kim, K. S., Park, K. T., Jung, K. S., Kim, R. E., Ali, T., & Park, C. (2023). Development of a novel connection method using expanded rib and spiral bars for reinforced concrete beams with cold joints. Engineering Structures, 295, 116863.
• Ali, T., Kim, R. E., Kim, K. S., & Park, K. T. (2023). Nonlinear finite element modeling and parametric analysis for the design implication of expanded rib steel bars in RC beams. Developments in the Built Environment, 16, 100242.
• 한국건설기술연구원. 철근부착력 증가장치 및 이를 이용한 프리캐스트 구조물 시공방법, 특허 출원번호 10-2021-0081441, 출원일 2021년 6 월 23일, 등록일 2023년 8월 14일.
• 한국건설기술연구원. 중간부를 나사가공한 확대마디 이형철근 및 그 확 대마디 조립방법, 특허 출원번호 10-2022-0152611, 출원일 2022년 11월 15일.
• 한국건설기술연구원. 비접촉식 커플러 이를 이용하여 제작된 프리캐스 트 구조물 및 그 시공방법, 특허 출원번호 10-2022-0093607, 출원 일 2022년 7월 28일.
• 한국건설기술연구원. 비접촉식 커플러 이를 이용하여 제작된 프리캐스 트 구조물 및 그 시공방법, 특허 출원번호 PCT/KR2023/010116, 국제 출원일 2023년 7월 14일.
